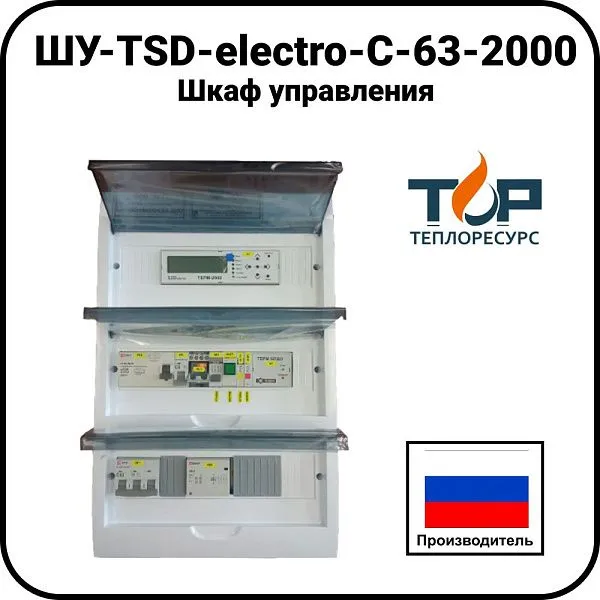

Шкаф управления ШУ-TSD-electro-С-63-2000

Шкаф управления ШУ-63А-1-IP40 предназначен для автоматического поддержания температуры по сигналу, полученному от датчика температуры, датчика воды и осадков. ШУ обеспечивает оперативный просмотр температуры, состояния системы в реальном времени с возможностью изменение значений параметров регулирования в процессе эксплуатации. В системе электрического обогрева для обработки данных и управления используются программируемый терморегулятор ТЕРМ-2000. Принцип работы регулятора описан в соответствующем руководстве.

• Номинальное напряжение (U): ≈400В.
• Частота питающей цепи: 50 Гц.
• Номинальный ток (In): 63А.
• Предельная отключающая способность входного автомата (Icu): 6кА.
• Номинальное напряжение вспомогательных цепей: ≈230В.
• Номинальное напряжение изоляции: ≈690В.
• Вид внутреннего разделения (секционирование): 1.
• Тип электрических соединений функциональных блоков: FFF.
• Климатическое исполнение, категория размещения по ГОСТ 15150-69: УХЛ4.
• Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: 1.
• Степень защиты по ГОСТ 14254: IP40.
• Вид системы заземления: TN-S.
• Сечение кабеля подвода питания: до 16мм2
• Сечение кабеля для подключения нагрузки: до 16мм2
• Для подключения использовать медный кабель.
• Номинальная эксплуатация шкафа обеспечивается следующими условиями:
• Высота над уровнем моря не более 2000м;
• Температура окружающей среды от +5°С до +40°С;
• Относительная влажность воздуха не более 80% при температуре окружающей среды +25°С.
• Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл или изоляцию.
• Электрическое сопротивление изоляции не менее 1,0 МОм.
• Ввод/Вывод кабелей осуществляется снизу.
• Габариты корпуса (пластиковый, навесной): Высота – 473 мм; ширина - 307мм; глубина – 66 мм.
• Масса: 4 кг.
