Как соединить греющий кабель с силовым проводом?

15 мая 2024
 Рассказываем на примере термоусадочного набора КТМ-2
Как соединить греющий кабель с силовым проводом?

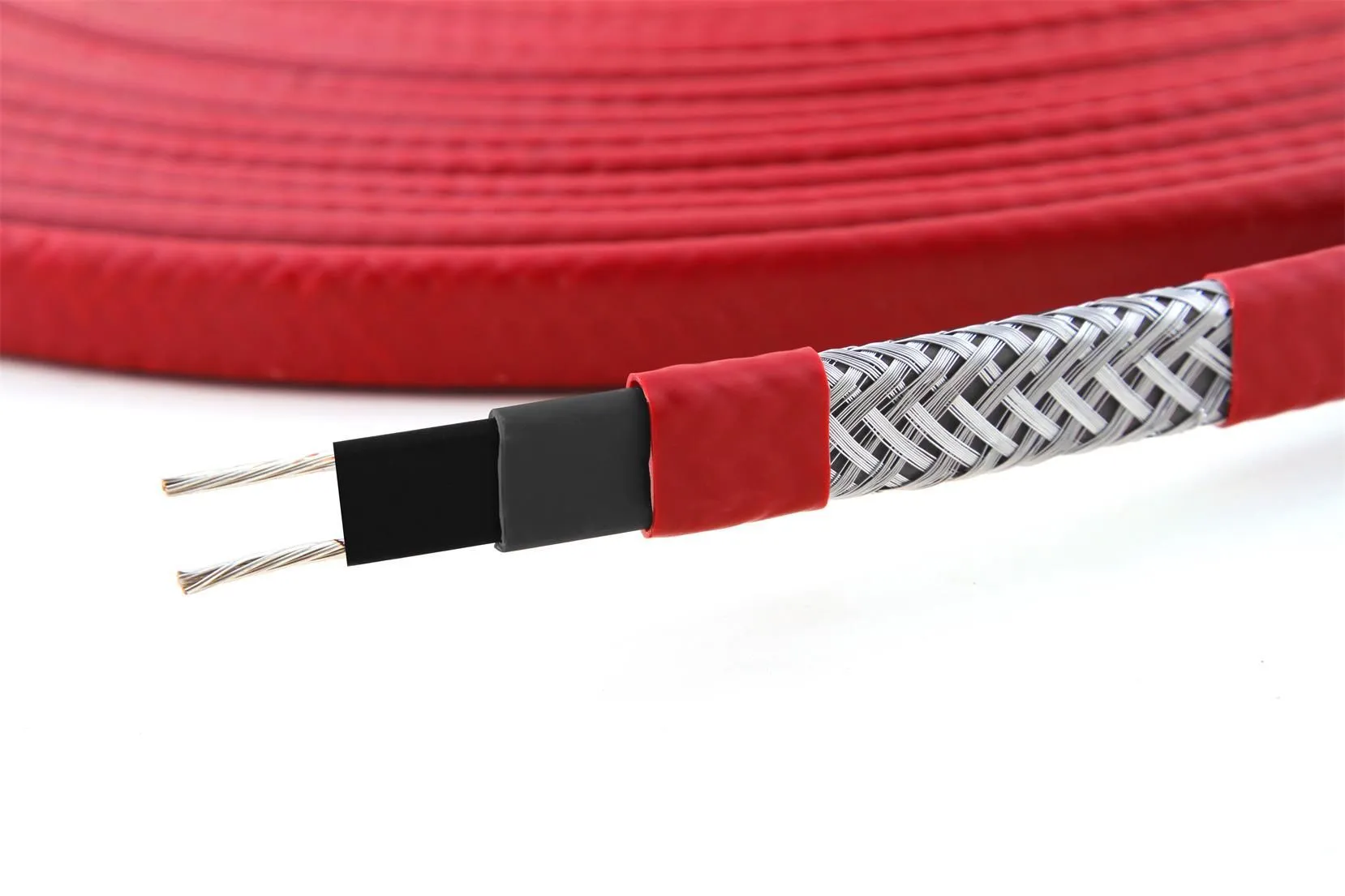

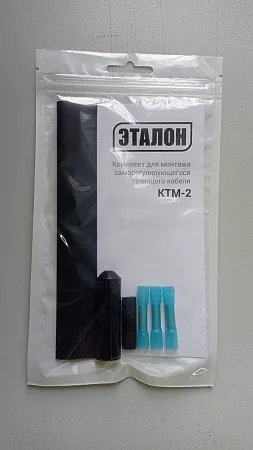

Комплект набора КТМ-2 для соединения с силовым кабелем:

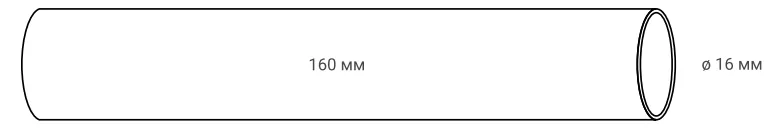

  • Термоусадочная трубка на клеевой основе 160 мм - 1 шт.

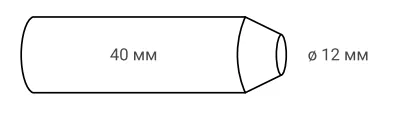

  • Концевая муфта - 1 шт.

  • Термоусадочная трубка на клеевой основе 30 мм - 1 шт.

  • Термоусадочная гильза - 3 шт.

Инструмент необходимый для монтажа

  • Измерительный прибор (линейка)
  • Нож
  • Обжимные плоскогубцы
  • Строительный фен
  • Пассатижи

Монтаж

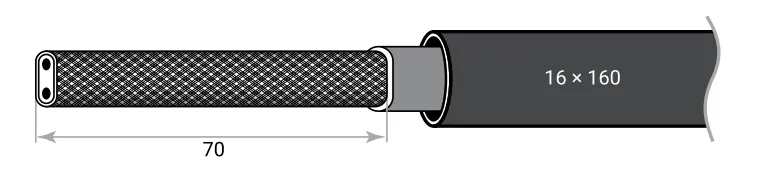

1. Удалите внешнюю оболочку, около 70 мм, с греющего кабеля. Наденьте на греющий кабель термоусадочную трубку 160 мм

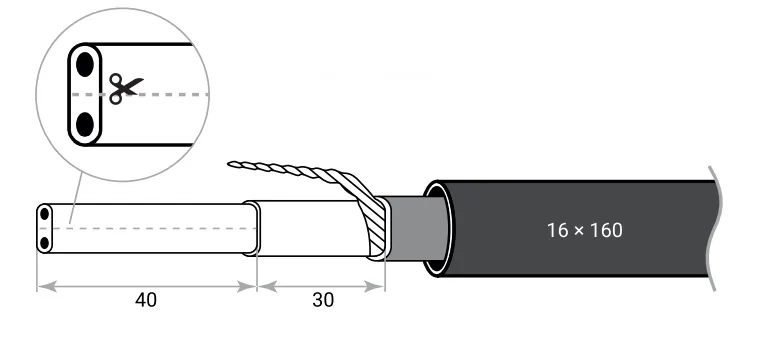

2. Экранированную оплетку скрутите в жгут. Удалите второй слой изоляции до матрицы, около 40 мм и снимите её.
Разделите нагревательную матрицу вдоль токопроводящих жил по центру.

3. Обрежьте одну из жил "ступенькой" на 20 мм. и зачистите обе примерно на 5 мм.

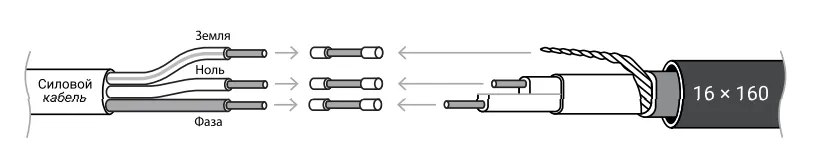

4. Наденьте на токопроводящие жилы греющего кабеля термоусадочные гильзы. Обожмите плоскогубцами гильзы.
Произведите подключение силового кабеля. Обожмите гильзы со стороны силового кабеля.

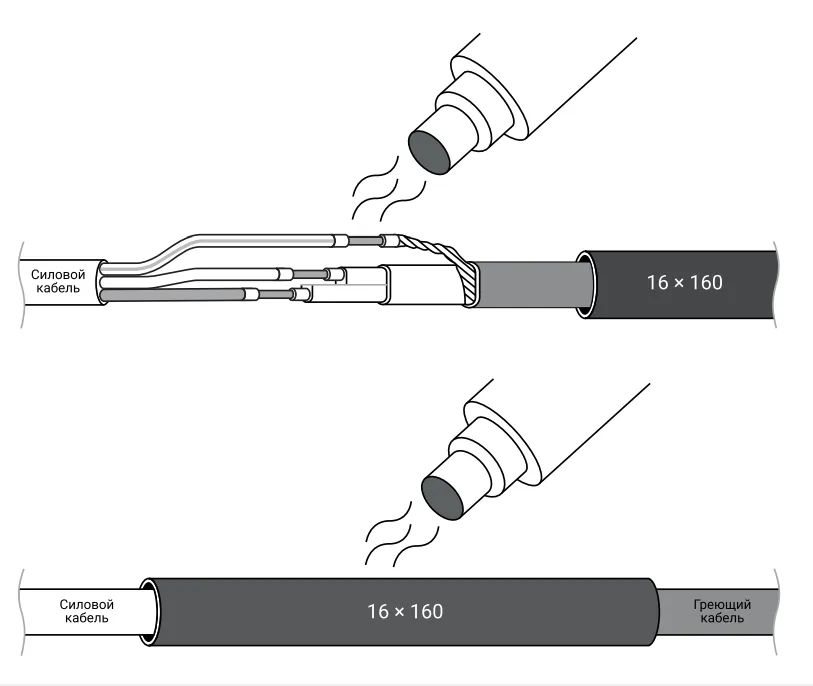

5. При помощи строительного фена прогрейте термоусадочные гильзы, до полной усадки, вокруг контактов греющего и силового кабеля.

ВНИМАНИЕ! Не допускайте перегрева термоусадочных оболочек гильз. Проверьте что не осталось оголенных жил и экрана греющего кабеля и они не соприкасаются друг с другом. Это может привести к короткому замыканию.

Разместите термоусадочную трубку 160 мм по центру соединения. При помощи фена прогрейте термоусадочную трубку начина с центра.

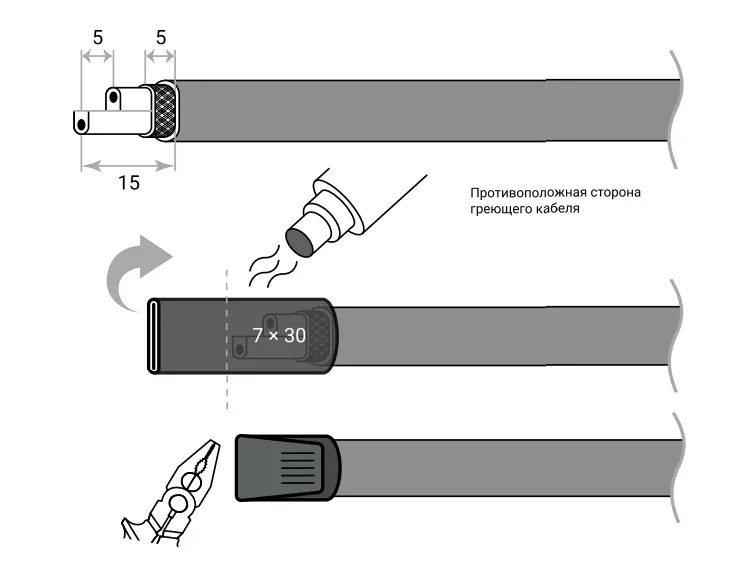

6. Для заделки концевой греющего кабеля, снимите оболочку кабеля около 15 мм. Удалите экран греющего кабеля, что бы не соприкасался с жилами матрицы.
Обрежьте конец греющего кабеля "лесенкой" или конусом.
Наденьте термоусадочную трубку 30 мм на нагревательную матрицу. С помощью фена произведите процесс усадки и сложите трубку пополам.
Зажмите пассатижами.

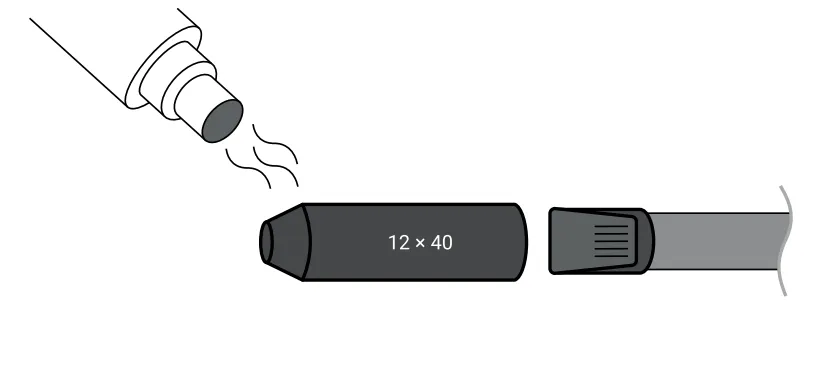

7. Наденьте на конец кабеля капу (концевую муфту) и произведите усадку с помощью фена.


Дождитесь остывания муфт. Старайтесь избегать излома соединительной муфты греющего кабеля с силовым.
